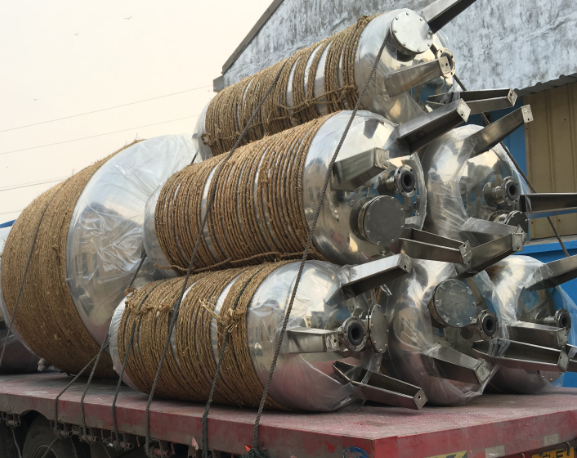

活性炭过滤器
一．产品功能
1．可有效去除色度和气味；
2．能吸附水中的有机物、细菌、胶体微粒、微生物；
3．可吸附氧、氨、溴、碘等非金属物质，银、砷、铋、钴、六价铬、汞、锑、锡等金属离子。
二．适用范围
广泛适用于食品、医药、电子、化工、工业废水等行业。
三．产品特点
1．采用水力模拟长径设计，并采用粒径合理，比表面积大于 1000m2/g的高效活性碳，使其既有上层特效过滤又有下层高效吸附等功能，大大提高产水净化程度和碳的使用寿命。
2．对水体中异味、有机物、胶体、铁及余氯等性能卓著。
四．技术参数
1．水质参数
①.进水浊度：＜10FTU，出水浊度：＜3FTU。
2．工作环境参数
①.工作温度：5-60℃（特殊温度可定做）；
②.工作压力：≤0.6MPa；
③.进水水压：≥0.04MPa；
④.反冲洗进水水压：≥0.15 MPa；
⑤.进出口压差：0.1-0.15MPa。
3．运行参数
①.工作方式：压力式；
②.运行方式：水流自上而下；
③.过滤速度：15-20m/h；
④.运行周期：20-30h；
⑤.反洗方式：水洗，或气水结合反洗；
⑥.反洗耗水：1-3%；
⑦.反洗强度：4-15L/s·m2 ；
⑧.反洗历时：5-10min。
五．工作原理
活性炭过滤器上部设有进水装置，下部设有排水装置，运行时，水经上部进入，流经活性炭过滤层，从底部流出。利用活性炭的表面有大量的羟基等官能团，可以对各种性质的物质进行化学吸附，除去水体中异味、有机物、胶体、铁及余氯等，同时降低水体的浊度、色度，使水质清澈透明，减少对后续系统（反渗透、超滤、离子交换器）的污染。
六．规格型号及外型尺寸
1．外型尺寸图
2．规格型号一览表
活性炭过滤器规格型号一览表
|
型 号 |
罐体尺寸 φ×H （mm） |
处理水量 （m3/h） |
接口尺寸（mm） |
运行重量 （t） |
||
|
过滤进水 |
过滤出水 |
排气口 |
||||
|
SD-HXT400 |
φ400×2350 |
～1 |
32 |
32 |
15 |
0.48 |
|
SD-HXT600 |
φ600×2600 |
～3 |
40 |
40 |
15 |
0.65 |
|
SD-HXT800 |
φ800×3028 |
～5 |
65 |
65 |
15 |
1.00 |
|
SD-HXT1000 |
φ1000×3840 |
～7.5 |
65 |
65 |
15 |
1.45 |
|
SD-HXT1200 |
φ1200×4250 |
～11 |
80 |
80 |
20 |
1.80 |
|
SD-HXT1500 |
φ1500×4595 |
～17 |
100 |
100 |
20 |
2.50 |
|
SD-HXT1600 |
φ1600×4590 |
～20 |
100 |
100 |
20 |
3.00 |
|
SD-HXT1800 |
φ1800×4620 |
～25 |
125 |
125 |
20 |
3.50 |
|
SD-HXT2000 |
φ2000×4655 |
～31 |
125 |
125 |
20 |
4.00 |
|
SD-HXT2200 |
φ2200×4655 |
～37 |
150 |
150 |
20 |
4.50 |
|
SD-HXT2400 |
φ2400×4700 |
～45 |
150 |
150 |
20 |
4.9 |
|
SD-HXT2500 |
φ2500×4751 |
～49 |
150 |
150 |
20 |
5.10 |
|
SD-HXT2600 |
φ2600×4850 |
～53 |
200 |
200 |
20 |
5.40 |
|
SD-HXT2800 |
φ2800×4950 |
～61 |
200 |
200 |
20 |
5.90 |
|
SD-HXT3000 |
φ3000×5110 |
～70 |
200 |
200 |
20 |
6.30 |
|
SD-HXT3200 |
φ3200×5620 |
～80 |
250 |
250 |
20 |
6.70 |
|
SD-HXT3600 |
φ3600×5880 |
～100 |
250 |
250 |
20 |
7.00 |
